如何避免搖臂鉆出現誤差以及降低誤差？
更新時間：2021-09-22 人氣：511
?

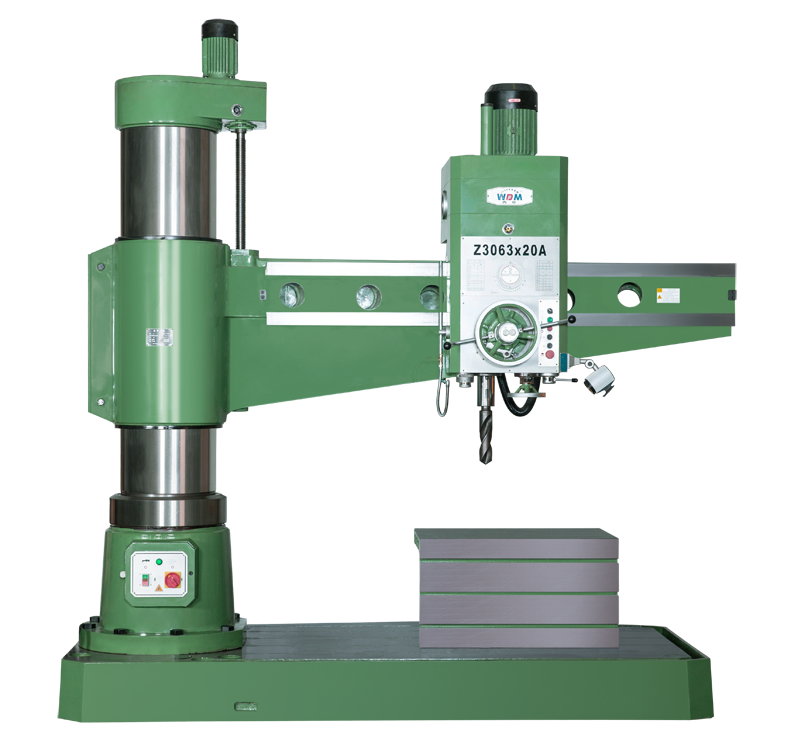

搖臂鉆是鉆床的一個分支，以橫臂可以繞立柱旋轉而得名。Z3050×16型號為例，大寫字母Z是鉆床的簡稱，30為搖臂、后面50為鉆孔直徑，×16為臂長。
環境要求：
1.適合搖臂鉆工作的條件：溫度0℃ ~45℃，溫度30%~85%，大氣壓強86~106kpa,空氣清潔度好，粉塵濃度不得大于10mg/m3，不得含酸、堿、腐蝕和有毒氣體;不得有爆炸危險，不得有 導電塵埃;廠房內不得有雨雪侵襲;地面平整，清潔，無磕絆物存在，過道通暢，無障礙物存在;室內光線充足(或照明條件良好)。機床安裝要遠離震源、熱源、和熱流。
2.搖臂鉆對環境無不良影響，無有害氣體或液體排放。
3.工作噪音≤85dB(A)
?
?
?
搖臂鉆在機械加工中處于重要地位，工件在被加工過程中，難免會出現一些誤差，那么該如何避免出現誤差以及降低誤差的概率呢?
1、鉆床工件裝夾過緊或夾緊部位不妥，形成工件變形，應合理挑選夾緊部位，正確夾緊工件。夾緊部位重復精度差及夾緊不結實，應從頭調整夾緊部件，確保重復定位精度和夾緊結實。
2、鉆床主軸套筒與箱體導向軸套合作空隙太大，應修整套筒，替換導向軸套。
3、主軸錐孔與鉆頭錐柄合作欠好，使用鑄鐵莫氏錐棒研磨錐孔，確保與規范查驗心棒的觸摸面積不小于70%。
4、鉆頭主切銷刃犬牙交錯，應更新正確刃磨鉆頭確保主切削刃長短共同，刃口對稱及尖利。
5、主軸軸向如果竄動太大，應調整主軸上背母，削減軸向空隙，確保在0.07mm之間。
6、主軸錐孔內有毛刺或研傷，形成鉆頭歪斜，使用刮刀修刮內錐孔毛刺或研仿部位。確保錐孔軸心線的徑向圓跳動差錯靠主軸端小于0.02mm。
?
?
